फ्लैट शीट से लेकर तैयार भाग तक हर मोड़ को नियंत्रित करें

शीट धातु का झुकाव समतल सामग्री को परिभाषित कोण, त्रिज्या और प्रोफाइल वाले भागों में बदल देता है। वास्तविक चुनौती एक भी योग्य भाग का उत्पादन करना नहीं है, बल्कि स्थिर कोण, आयाम बनाए रखना और बार-बार उत्पादन में स्थिरता बनाना है।
लीडवे प्रेस ब्रेक इंजीनियरिंग, सर्वो नियंत्रण, सीएनसी प्रोग्रामिंग, क्राउनिंग क्षतिपूर्ति और टूलींग प्रौद्योगिकी को जोड़ता है ताकि सटीक भागों, भारी प्लेटों, लंबे वर्कपीस और स्वचालित झुकने वाले उत्पादन का समर्थन किया जा सके।

अपना पार्ट ड्राइंग सबमिट करें

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

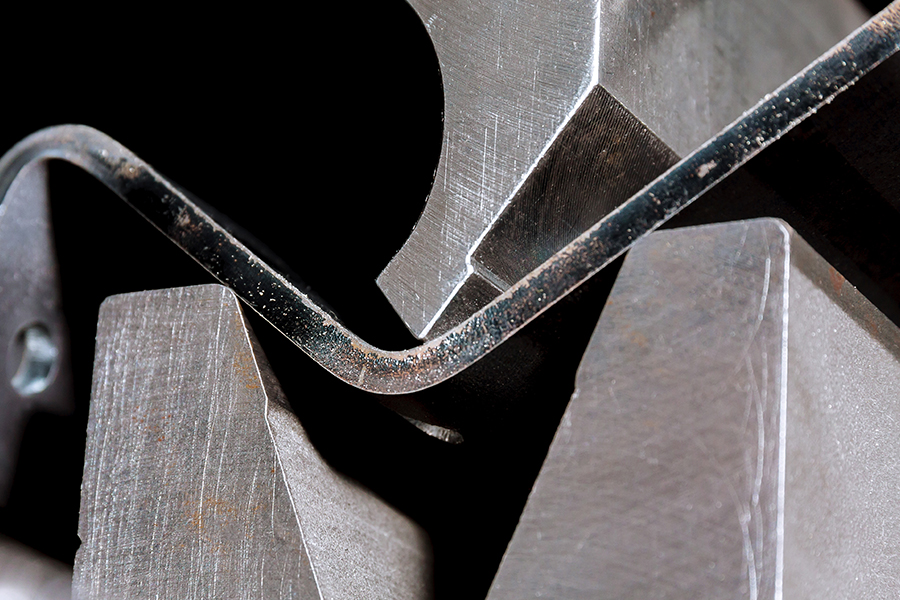

हवा में झुकना
वायु झुकाव में, शीट को निचले डाई के दोनों कंधों द्वारा सहारा दिया जाता है, लेकिन यह इसकी आंतरिक सतहों से पूरी तरह संपर्क नहीं कर पाती है। पंच गणना की गई गहराई तक जाकर कोण को नियंत्रित करता है।गहरी पंच स्थिति से कोण छोटा हो जाता है। चूंकि एक ही पंच और डाई का उपयोग करके विभिन्न कोण बनाए जा सकते हैं, इसलिए वायु झुकाव उच्च प्रक्रिया लचीलापन प्रदान करता है और इसका व्यापक रूप से बहु-उत्पाद शीट धातु उत्पादन के लिए उपयोग किया जाता है।

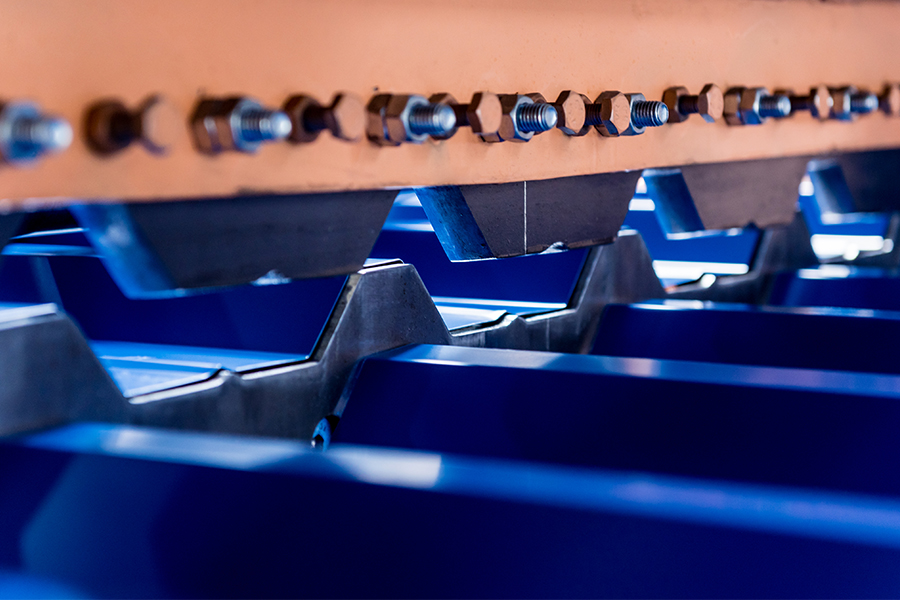

नीचे झुकना
नीचे की ओर झुकने में, पंच शीट को पूरी तरह से निचले डाई में दबाता है, जिससे सामग्री पंच और डाई ज्यामिति का बारीकी से अनुसरण करती है। इसलिए अंतिम प्रोफ़ाइल टूलींग द्वारा अधिक सीधे निर्धारित की जाती है।वायु झुकाव की तुलना में, तल झुकाव के लिए सामान्यतः उच्च निर्माण बल और अधिक निकट मिलान वाले उपकरणों की आवश्यकता होती है। बढ़ा हुआ दबाव कोण को स्थिर करने और सामग्री के स्प्रिंगबैक को कम करने में मदद करता है।

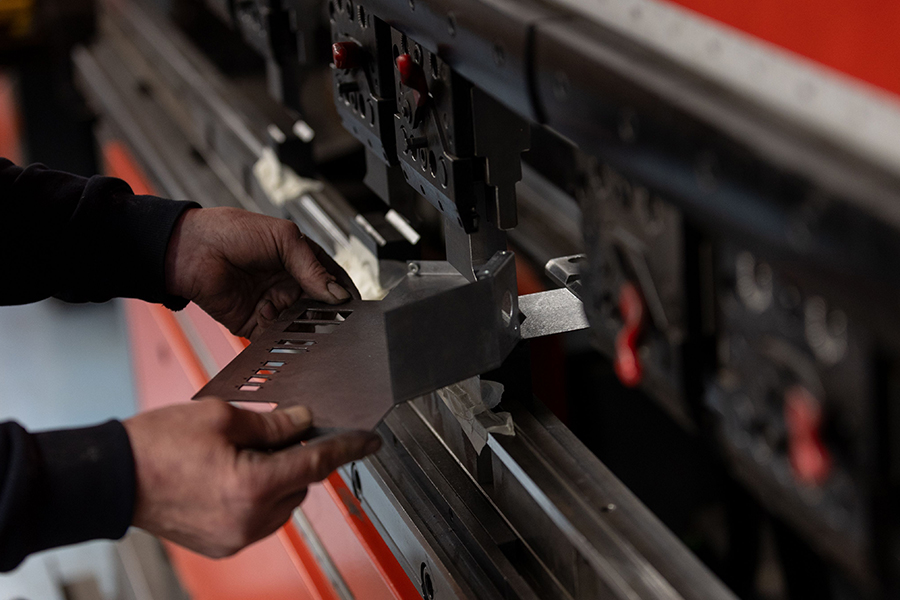

तह और हेमिंग
फोल्डिंग और हेमिंग सामान्यतः दो चरणों में पूरी की जाती है। शीट के किनारे को पहले पहले मोड़ा जाता है और फिर दूसरे निर्माण चरण के लिए पुनः स्थापित किया जाता है।यदि दोनों सतहों के बीच नियंत्रित अंतराल बना रहता है, तो परिणाम एक मुड़ा हुआ किनारा होता है। यदि दोनों सतहों को पूरी तरह से एक साथ दबाया जाए तो परिणामतः किनारा घिरा हुआ दिखाई देगा।

स्थिर झुकाव के पीछे की प्रौद्योगिकियाँ

01

क्लोज्ड-लूप रैम सिंक्रोनाइजेशन

रैम के बाएं और दाएं हिस्से को पूरे झुकने के चक्र के दौरान समकालिक रहना चाहिए। लीडवे यूपीबी प्रेस ब्रेक Y1 और Y2 अक्षों को विनियमित करने और स्थिर रैम मूवमेंट बनाए रखने के लिए बंद-लूप इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण का उपयोग करते हैं।
02

क्राउनिंग मुआवजा

झुकने वाले भार के कारण, रैम और वर्कटेबल थोड़ा विकृत हो सकते हैं, जिससे लंबे वर्कपीस के कोण में भिन्नता हो सकती है। इस अंतर को कम करने के लिए यांत्रिक या हाइड्रोलिक क्राउनिंग झुकने की लंबाई में क्षतिपूर्ति लागू करती है।
03

सीएनसी प्रोग्रामिंग और बैकगेज पोजिशनिंग

चयनित नियंत्रण प्रणाली के आधार पर, लीडवे प्रेस ब्रेक ग्राफिकल प्रोग्रामिंग, स्वचालित मोड़-अनुक्रम गणना, टूल लाइब्रेरी, कोण सुधार और टकराव का पता लगाने का समर्थन कर सकते हैं। बहु-अक्षीय बैकगेज विभिन्न फ्लेंज आयामों, भाग ऊंचाइयों और असममित वर्कपीस के लिए सटीक स्थिति प्रदान करते हैं।
04

टूलींग और फास्ट चेंजओवर

टूलींग सीधे आंतरिक त्रिज्या, न्यूनतम फ्लैंज आकार, आवश्यक झुकने वाले बल और अंतिम प्रोफ़ाइल को प्रभावित करता है। लीडवे वर्कपीस के अनुसार खंडित टूलींग, सिंगल-वी और मल्टी-वी डाई, बड़े-त्रिज्या उपकरण, हेमिंग उपकरण और त्वरित-क्लैंपिंग सिस्टम को कॉन्फ़िगर कर सकता है।

अपने झुकने वाले आवेदन पर चर्चा करें

अपनी वर्कपीस ड्राइंग और उत्पादन जानकारी लीडवे को भेजें। हमारे इंजीनियर सामग्री, मोटाई, मोड़ की लंबाई, प्रोफ़ाइल, सहनशीलता और उत्पादन आवश्यकताओं की समीक्षा करेंगे और उपयुक्त झुकने की प्रक्रिया और उपकरण विन्यास की सिफारिश करेंगे।
